Кабина Су27 собственными руками

BR=61=Spider · 31.03.2011, 12:22

Поехали

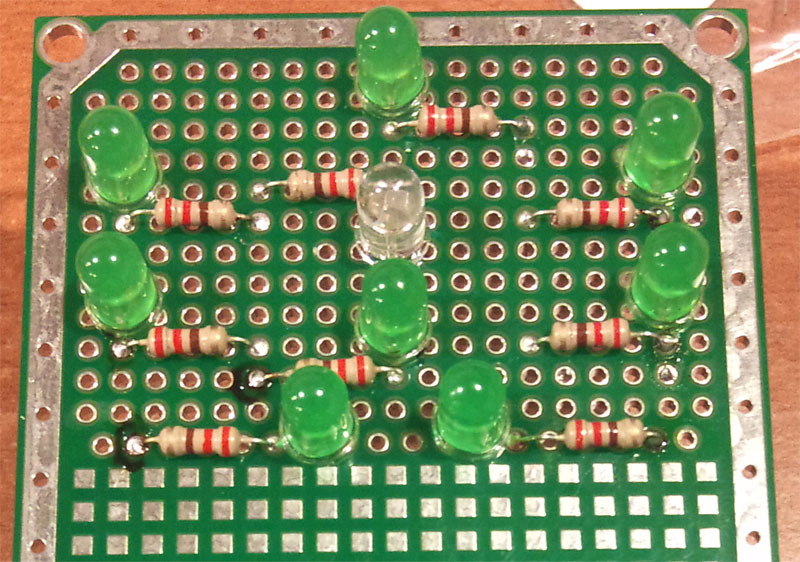

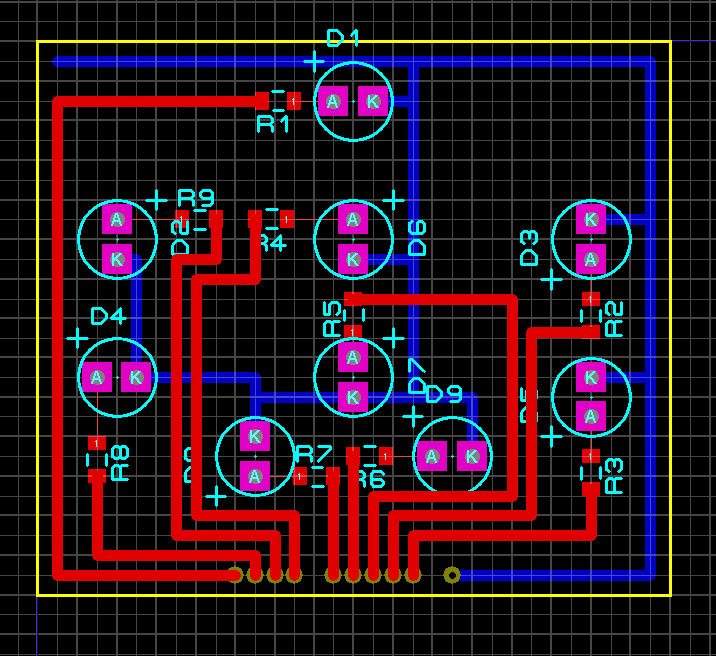

Все R резисторы 0805 номиналом 220 Ом.

Чуть позже покажу схему контролера приборов, в данный момент он находится в разработке.

Для управления данным индикатором механизации будет использован сдвиговый регистр, дабы не транжирить порты ввода вывода МК.

Konstantin · 31.03.2011, 18:23

А можно номиналы деталей указать?

**BR=55=Sevas** · 31.03.2011, 19:14

Spider, опиши всё как можно подробнее, какая схема, какие драйвера, номиналы деталей. Иначе толку от картинок для интересующихся кокпитостроением не будет.

**BR=49=Sliver** · 31.03.2011, 21:05

И вообще, Андрюха, пора соображать на двоих уже :) Выкладывай, как индикацию на макетку вытащил???

BR=61=Spider · 01.04.2011, 00:08

Цитата:

Сообщение от BR=55=Sevas

Spider, опиши всё как можно подробнее, какая схема, какие драйвера, номиналы деталей. Иначе толку от картинок для интересующихся кокпитостроением не будет.

Подробно буду описывать, когда все элементы будут готовы. Самое вкусное это контролер управления приборами.

Вот когда я буду все приборы коммутировать с платой управления тогда буду детально описывать все нюансы.

В данный момент пока фотографии и схемы так сказать комплектующих. Каждый прибор индикации делаем отдельно. Когда буду проверять буду записывать Видео и выкладывать тут что получается ;)

BR=61=Spider · 01.04.2011, 00:10

Цитата:

Сообщение от BR=49=sliver

И вообще, Андрюха, пора соображать на двоих уже :) Выкладывай, как индикацию на макетку вытащил???

Вытащил просто. USB Hid устройство на ATMega***. Развязка пока делается по принципу мультиплексирования. Драйвер выполнен в виде приложения который обрабатывается данные полученные от Export Lua в будущем планирую сделать ввод команд с приборной панели в симулятор.

В данный момент пока собираю на макетных, дабы подточить обвязки и устранить недочёты. Потом переведу на печатную плату.

BR=61=Spider · 02.04.2011, 01:57

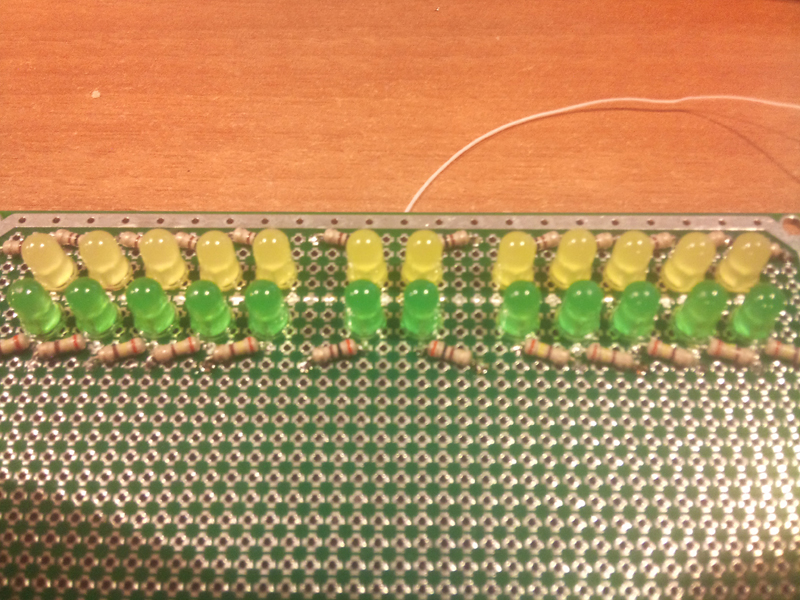

Индикация подвесок

**BR=55=Sevas** · 02.04.2011, 02:25

Андрюха, вот тут сделали Берёзу, может тебе что-то пригодится.
В этой же теме есть хорошие фотки приборов с самолёта.
http://forums.eagle.ru/showthread.php?t=67613

Loner · 07.01.2012, 23:27

Тема я так понял умерла?

BR-Aviator · 07.01.2012, 23:47

Цитата:

Сообщение от Loner

Тема я так понял умерла?

Ни в коем случае.Работа продвигается но постепенно.
